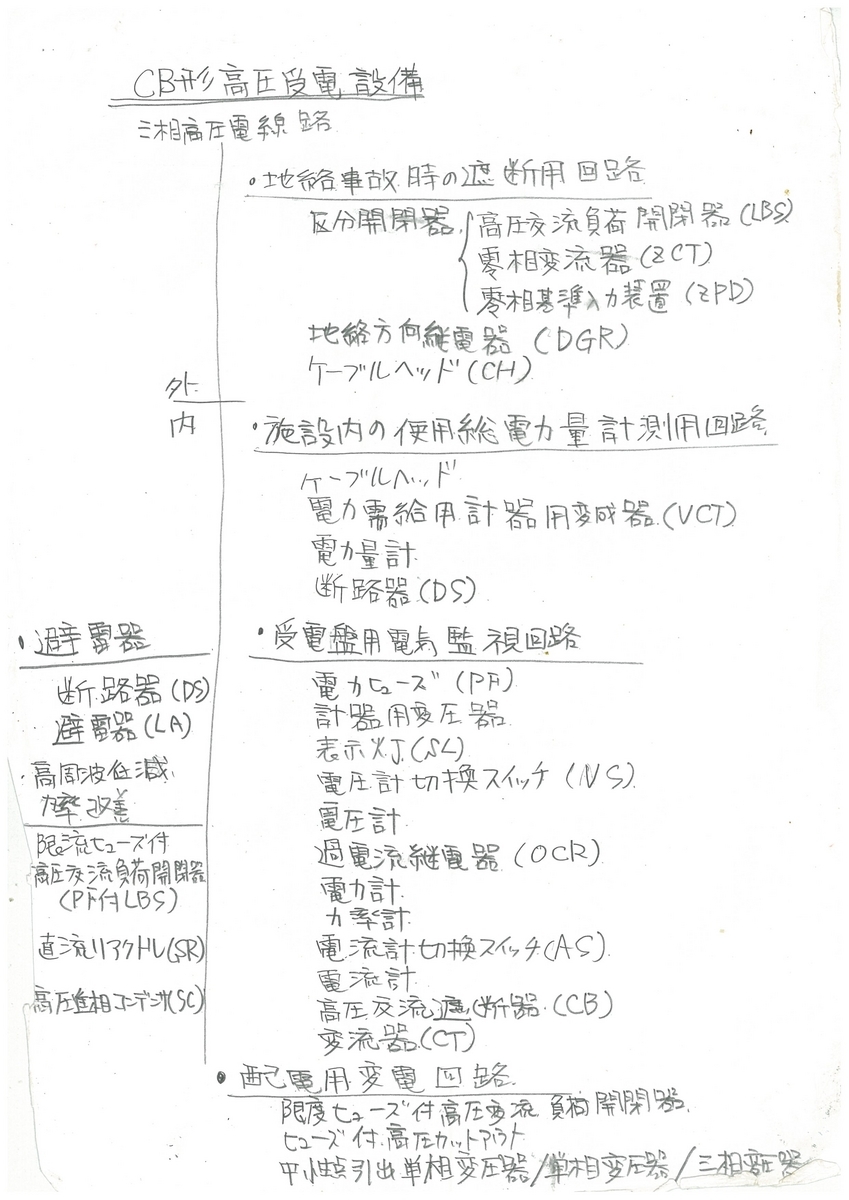

昔、第一種電気工事士の勉強をしていて(筆記は受かったんだけど、実技は無理っぽいのでやめた)、その時書いたメモがひょっこり出て来たので、貼っておくけど、今見たら、何が書いてあるのか(^^;)
ただ、これでまとめて、すっきりしたのを覚えているから、とりあえず貼っておく。

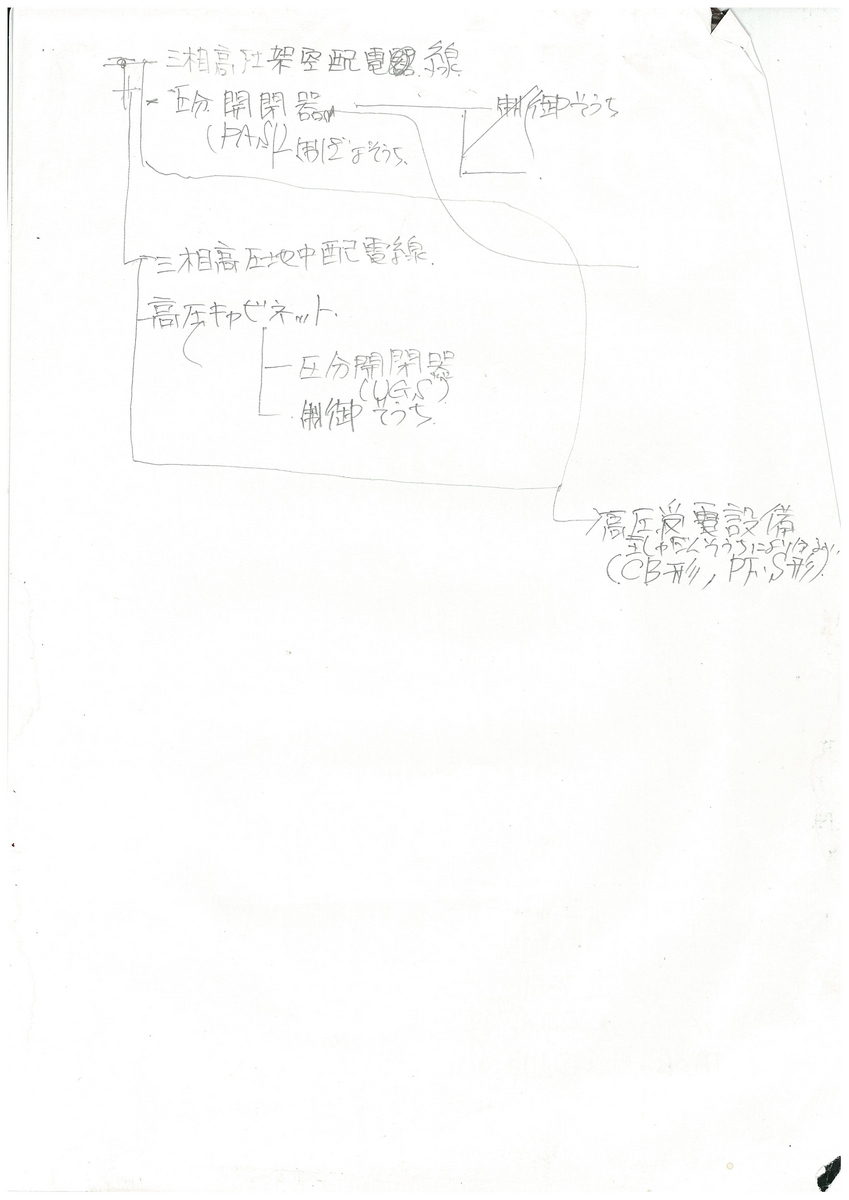

たしか上から下へ、関連する機材を並べて書いた気がする
昔、第一種電気工事士の勉強をしていて(筆記は受かったんだけど、実技は無理っぽいのでやめた)、その時書いたメモがひょっこり出て来たので、貼っておくけど、今見たら、何が書いてあるのか(^^;)
ただ、これでまとめて、すっきりしたのを覚えているから、とりあえず貼っておく。
たしか上から下へ、関連する機材を並べて書いた気がする
電波の伝搬速度、光の伝搬速度を求める問題。
電波や光は1秒間にどれだけ進むかということなんだけど、
そんなこと、知っているわけない。
試験場で計算式で求められるということ。
ヒントは、その直後に書いてある。
同一波形が1秒間に何回現れるか→これを周波数という
そして
1つの波形でどのくらいの長さか→これが波長
つまり、波長(1つ分)X周波数(1秒間に何個)
=1秒間に進んだ距離→これを求めたい。
ここで、アマチュアの人は
50MHz帯(周波数)は6m(波長)というのは、ぜった覚えてくださいといった。まさに、それが出ている。
あと知っておく知識は、K=10の3乗、M=10の6乗
1秒間に進んだ光の距離
=波長X周波数
=6m*50MHz
=6X50X10の6乗
=300X10の6乗
=3X10の8乗 → 答え
※300を波長(単位m)でわると、周波数(単位MHz)が求まる
例:300÷6=50
300を周波数(単位MHz)で割ると、波長(m)が出る
例:300÷50=6
っていう公式を覚えるけど、この300は上記のように、電磁波の速さからきている。
このブログを書いた2023/1/5現在、問題は
https://www.nichimu.or.jp/vc-files/kshiken/pdf/siken/2/riku-toku-3-kogaku.pdf
回答は
https://www.nichimu.or.jp/vc-files/kshiken/pdf/siken/2/riku-toku-3-kogaku-kaito.pdf
にあります(1年分しか保管していないみたいなので、そのうちなくなります)。
トランジスタとFETの電極の対応を聞いた問題。
トランジスタの電極は
エミッターベースーコレクタ
FETの電極は
ソースーゲートードレイン
と覚えている人にとっては、すぐにベースとゲートが対応するとわかるけど
これを実際のトランジスタの電極で覚えている人は、
にあるようにトランジスタの電極を「えくぼ」(エミッタ、コレクタ、ベース)と覚えている。この場合、FETは
にあるように、接合型とMOSで電極の配置が異なるので・・・接合型で覚えている人は対応が異なり、混乱してしまう。
この問題は物理的な配置を訪ねているのではなく、機能的な意味で、尋ねている
・・・って、そもそも、トランジスタやFETの機能って?
続きを読む
今日から、3陸特の問題を解いていきます。
まずは無線工学から。
https://www.nichimu.or.jp/kshiken/siken/index.html
に問題と解答があります。
3陸特は令和4年度2月期しかないので、それを解いていきます。
このブログは、著作権の関係とかもありそうなので、問題は載せず、解説・解答だけをかいていきます(ただ、このブログだけ見ても、問題がわかるように解説していきます)
このブログを書いた2023/1/3現在、問題は
https://www.nichimu.or.jp/vc-files/kshiken/pdf/siken/2/riku-toku-3-kogaku.pdf
回答は
https://www.nichimu.or.jp/vc-files/kshiken/pdf/siken/2/riku-toku-3-kogaku-kaito.pdf
にあります(1年分しか保管していないみたいなので、そのうちなくなります。
2月期だから、もう少ししたら、なくなっちゃいますよね。
早く解かねば・・・)
解説は無線工学の初めからしますが、問題は法規からなので、途中から(13問目)
からはじまります。
では、以降、問題の解説になります。
続きを読む
年末の飲み会で話になったんだけど、
最近、3陸特が、アツい!と。
世間はDXとかいって、通信では5Gへの移行が進んでいるけど、
5Gは一部地域にしか今入っていないので、
入ってない地域で5Gの威力を使うには、ローカル5Gを引くしかない。
で、ローカル5Gを引くには
に書いてあるけど、3陸特の資格がいる
おお!DXには3陸特!!
そして、IoTの流れで、ドローンも注目されたけど、ドローンも
3陸特!
ってことで、3陸特、めちゃくちゃ注目されてるよね!
って話になりました。
ってことで、このブログも、いろいろやってたけど、
それは、いったん中止して、この流行に乗って、
来年から、3陸特の話をしていきたいと思います!!
こうごきたい
