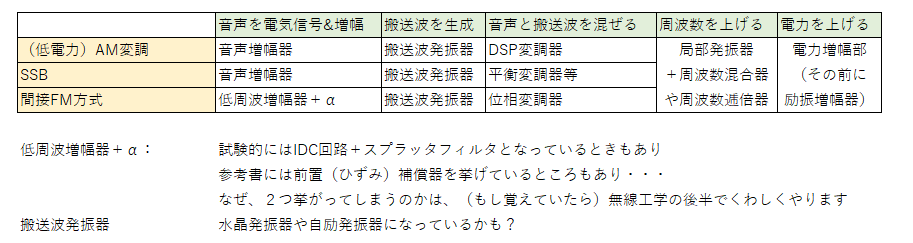

送信機について、前に以下の表のようにまとめた
けど、この表と４アマの標準教科書
が差がありすぎて、よくわかんないと思うので、
そこで、まず、上の表を２アマレベルに補って、
それから教科書に戻ってきてみたいと思います。
■まず、２アマレベル。
音声を送信する場合、
表のように、大きく３つの変調方式（AM、FM、SSB)があります。
●AM（DSP)は２とおり
AMはDSP（搬送波の両側に信号が出る、両側波帯）の波を出すので、
AM変調する送信機をDSP送信機と書いてあったりします。
DSPには、２通りの方法があります。
AM-（１）一つは、表に書いたように、搬送波と音声を混ぜるのを、電力を上げる前に行う方式で、
低電力変調方式といいます。混ぜるところをDSP変調器といい、励振増幅器、電力増幅器
の「前に」あります
AM-（２）もう一つは、搬送波と音声を混ぜるのを、電力を上げるところ＝電力増幅器で行う方法で、
高電力変調方式といいます。前者よりも電力が「高い」とこで混ぜるので、高電力
ただ、どちらの方法も、音声と搬送波を混ぜるという基本は同じ。AM-（２）は、混ぜるのと電力上げるのを一緒にして回路を節約しているので、わかりにくいのでAM-（１）を説明しました。
●SSBはだいたいこれ１通り
SSBは、上側側波帯を送るか、下側波帯を送るか、搬送波は送るか送らないか・・・とかいろいろあるけど、
試験的に出てくるブロック図は１つじゃないかな？表に書いたやつ。
音声と搬送波を平衡変調器で混ぜる形。このあと帯域フィルタが来て、周波数上げて、電力上げる。
●FMも２通り
FM-（1）一つは、表に書いた、音声と搬送波を位相変調器で混ぜるもの。
ただ、FM変調は信号の振幅に応じて搬送波の周波数を変える（これを周波数偏移といいます）ことをしないといけないので、これを実現するために音声増幅器の後、（位相変調器の前）に前置補償器を置きます
これを、間接ＦＭ方式と呼びます。
FM-(2)でも、信号の振幅に応じて搬送波の周波数を変えるなら、搬送波を混ぜるのではなく、信号の振幅に合わせた波を直接作ればよくない？と考えたのが直接ＦＭ方式。自励発振器（コイルとコンデンサで実現するLC発振器）で実現し、周波数安定性を保つためAFC回路を使うというのが、受験生の理解。
■２アマと４アマ教科書の差
４アマ教科書は、
・AMはAM-（２）の高電力変調方式の図が載っている。
５つの部署にキレイに分かれていない（電力と混ぜるのが一緒）ので、
この表をいきなり理解する場合・・・・暗記になってしまう。
２アマのレベルになると、一通り、上記のような説明がつくので、暗記しなくてよくなる。
・SSBは一緒
・FMは、間接FM方式か、直接FM方式かわからない図が載っています。
発振・変調器が、
搬送波と前置補償器、位相変調器の意味で書いているなら、間接FM方式
可変リアクタンスと搬送波発振器、さらにAFC回路までまとめて書いたのなら直接FM方式間接、直接どちらともとれる図になっています。
こんな図になってしまうのは、わけがあります。
次回、実際の無線機と比べて説明します。
